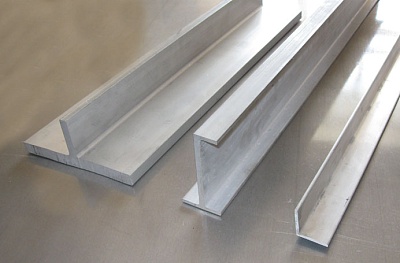

Профили прессованные из алюминиевого сплава марки В-1469Область применения: Окантовки ниш шасси, рельсы крепления пассажирских кресел, поперечные балки пола кабины, рельсы грузового отсека, детали внутреннего набора изделий авиационно-космической техникиРазработчик(и): НИЦ "Курчатовский институт" - ВИАМ Изготовитель(и): ОАО "КУМЗ" |
Основная
Технические
характеристикиНормативная
документация
Основная информация о товаре
Сплав марки В-1469 – высокопрочный свариваемый алюминий-литиевый сплав повышенной жесткости, пониженной плотности. Прессованные профили из сплава марки В-1469 в закаленном и искусственно состаренном состоянии (Т1) имеют повышенные характеристики удельной прочности, жесткости, усталостной долговечности и коррозионной стойкости по сравнению с аналогичными полуфабрикатами из серийных алюминиевых сплавов В95очТ2 и В95пчТ2.
Свойства профилей из сплава марки В-1469 в закаленном и искусственно состаренном состоянии (Т1):
― по ТУ 1-804-440-2007 (направление вырезки образцов - долевое (Д)):
- с толщиной полки до 5 мм:
Временное сопротивление (σВ) – не менее 560 МПа
Предел текучести (σ0,2) – не менее 530 МПа
Относительное удлинение (δ) – не менее 8 %
- с толщиной полки св. 5 до 40 мм:
Временное сопротивление (σВ) – не менее 580 МПа
Предел текучести (σ0,2) – не менее 550 МПа
Относительное удлинение (δ) – не менее 8 %
― по паспорту на материал (средние значения):
Модуль упругости при растяжении (Е) – 78 ГПа
Плотность (d) – 2,67 г/см³
Малоцикловая усталость МЦУ (Nср) (при Kt=2,6; f=5 Гц; σmax=157 МПа, направление вырезки образцов - Д) – 205 кцикл
Склонность к коррозии под напряжением при постоянной осевой растягивающей нагрузке (σкр) – 370 МПа (направление вырезки образцов - поперечное (П))
Склонность к расслаивающей коррозии (РСК) – 3 балл
― по ТУ 1-804-483-2009 (направление вырезки образцов - Д):
- с толщиной полки св. 40 до 80 мм:
Временное сопротивление (σВ) – не менее 580 МПа
Предел текучести (σ0,2) – не менее 500 МПа
Относительное удлинение (δ) – не менее 6 %
- по паспорту на материал (средние значения):
Малоцикловая усталость МЦУ (Nср) (при Kt=2,6; f=5 Гц; σmax=157 МПа, направление вырезки образцов - Д) – 424 кцикл
Склонность к коррозии под напряжением при постоянной осевой растягивающей нагрузке (σкр) – 280 МПа (направление вырезки образцов - В)
Склонность к расслаивающей коррозии (РСК) – 2-3 балл
― по ТУ 1-804-440-2007 (направление вырезки образцов - долевое (Д)):
- с толщиной полки до 5 мм:
Временное сопротивление (σВ) – не менее 560 МПа
Предел текучести (σ0,2) – не менее 530 МПа
Относительное удлинение (δ) – не менее 8 %
- с толщиной полки св. 5 до 40 мм:
Временное сопротивление (σВ) – не менее 580 МПа
Предел текучести (σ0,2) – не менее 550 МПа
Относительное удлинение (δ) – не менее 8 %
― по паспорту на материал (средние значения):
Модуль упругости при растяжении (Е) – 78 ГПа
Плотность (d) – 2,67 г/см³
Малоцикловая усталость МЦУ (Nср) (при Kt=2,6; f=5 Гц; σmax=157 МПа, направление вырезки образцов - Д) – 205 кцикл
Склонность к коррозии под напряжением при постоянной осевой растягивающей нагрузке (σкр) – 370 МПа (направление вырезки образцов - поперечное (П))
Склонность к расслаивающей коррозии (РСК) – 3 балл
― по ТУ 1-804-483-2009 (направление вырезки образцов - Д):
- с толщиной полки св. 40 до 80 мм:
Временное сопротивление (σВ) – не менее 580 МПа
Предел текучести (σ0,2) – не менее 500 МПа
Относительное удлинение (δ) – не менее 6 %
- по паспорту на материал (средние значения):
Малоцикловая усталость МЦУ (Nср) (при Kt=2,6; f=5 Гц; σmax=157 МПа, направление вырезки образцов - Д) – 424 кцикл
Склонность к коррозии под напряжением при постоянной осевой растягивающей нагрузке (σкр) – 280 МПа (направление вырезки образцов - В)
Склонность к расслаивающей коррозии (РСК) – 2-3 балл
| Вид документа: | Обозначение: | Наименование: | Ноу хау: | |
|---|---|---|---|---|
| Технические условия (ТУ) | ТУ 1-804-440-2007 | Профили пресованные из алюминиевого сплава марки В-1469 | ||
| Технические условия (ТУ) | Изменение № 1 (ИИ 381-08) к ТУ 1-804-440-2007 | Изменение № 1 (ИИ 381-08) к ТУ 1-804-440-2007 | ||
| Технические условия (ТУ) | Изменение № 2 (ИИ 91-10) к ТУ 1-804-440-2007 | Изменение № 2 (ИИ 91-10) к ТУ 1-804-440-2007 | ||
| Технические условия (ТУ) | Изменение № 3 (ИИ 5-11) к ТУ 1-804-440-2007 | Изменение № 3 (ИИ 5-11) к ТУ 1-804-440-2007 | ||
| Технические условия (ТУ) | Изменение № 4 (ИИ 79-11) к ТУ 1-804-440-2007 | Изменение № 4 (ИИ 79-11) к ТУ 1-804-440-2007 | ||
| Технические условия (ТУ) | Изменение № 5 (ИИ 51-13) к ТУ 1-804-440-2007 | Изменение № 5 (ИИ 51-13) к ТУ 1-804-440-2007 | ||
| Технические условия (ТУ) | Изменение № 6 (ИИ 217-13) к ТУ 1-804-440-2007 | Изменение № 6 (ИИ 217-13) к ТУ 1-804-440-2007 | ||
| Технические условия (ТУ) | ТУ 1-804-483-2009 | Профили пресованные массивные из алюминиевого сплава марки В-1469 | ||
| Технические условия (ТУ) | Изменение № 1 (ИИ 295-10) к ТУ 1-804-483-2009 | Изменение № 1 (ИИ 295-10) к ТУ 1-804-483-2009 | ||
| Технические условия (ТУ) | Изменение № 2 (ИИ 7-11) к ТУ 1-804-483-2009 | Изменение № 2 (ИИ 7-11) к ТУ 1-804-483-2009 | ||
| Технические условия (ТУ) | Изменение № 3 (ИИ 273-11) к ТУ 1-804-483-2009 | Изменение № 3 (ИИ 273-11) к ТУ 1-804-483-2009 | ||
| Технические условия (ТУ) | Изменение № 4 (ИИ 166-15) к ТУ 1-804-483-2009 | Изменение № 4 (ИИ 166-15) к ТУ 1-804-483-2009 | ||
| Технологическая рекомендация (ТР) | ТР 1.2.2834-2020 | Изготовление прессованного полуфабриката из алюминиевого сплава марки В-1469 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 7 (ИИ 217-13) к ТУ 1-804-440-2007 | Изменение № 7 (ИИ 217-13) к ТУ 1-804-440-2007 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 8 (ИИ 217-13) к ТУ 1-804-440-2007 | Изменение № 8 (ИИ 217-13) к ТУ 1-804-440-2007 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 9 (ИИ 217-13) к ТУ 1-804-440-2007 | Изменение № 9 (ИИ 217-13) к ТУ 1-804-440-2007 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 5 (ИИ 166-15) к ТУ 1-804-483-2009 | Изменение № 5 (ИИ 166-15) к ТУ 1-804-483-2009 | Оставить заявку на нормативно-техническую документацию | |
| Технические условия (ТУ) | Изменение № 6 (ИИ 166-15) к ТУ 1-804-483-2009 | Изменение № 6 (ИИ 166-15) к ТУ 1-804-483-2009 | Оставить заявку на нормативно-техническую документацию |
