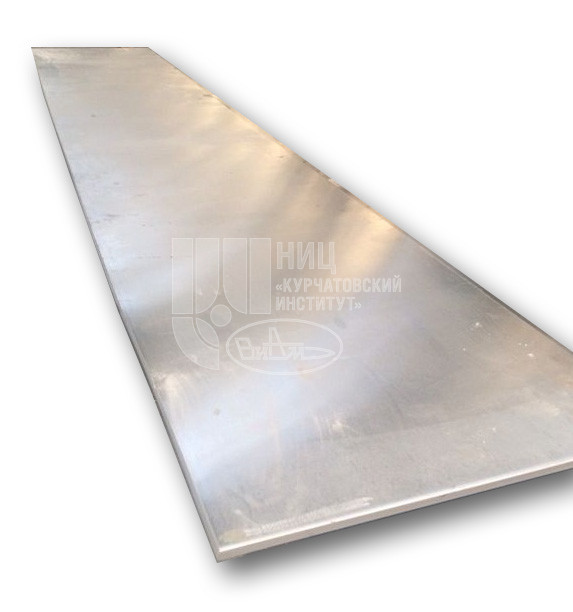

Плиты из алюминиевого сплава марки В-1469Область применения: Элементы конструкции ниши шасси, детали внутреннего набора изделий авиационно-космической техникиРазработчик(и): НИЦ "Курчатовский институт" - ВИАМ Изготовитель(и): ОАО "КУМЗ" |
Основная
Технические
характеристикиНормативная
документация
Основная информация о товаре
Сплав марки В-1469 – высокопрочный свариваемый алюминий-литиевый сплав повышенной жесткости, пониженной плотности.Плиты из высокопрочного алюминий-литиевого сплава марки В-1469 в закаленном и искусственно состаренном состоянии (Т1) имеют повышенные характеристики удельной прочности, жесткости, усталостной долговечности и коррозионной стойкости по сравнению с аналогичными полуфабрикатами из серийных алюминиевых сплавов В95очТ2 и В95пчТ2.
Свойства плит из сплава марки В-1469 в закаленном и искусственно состаренном состоянии (Т1)
― по ТУ 1-804-488-2010:
- направление вырезки образцов - долевое (Д):
- толщиной св. 25 до 40 мм:
Временное сопротивление (σВ) – не менее 570 МПа
Предел текучести (σ0,2) – не менее 540 МПа
Относительное удлинение (δ) – не менее 6 %
- толщиной св. 40 до 60 мм:
Временное сопротивление (σВ) – не менее 560 МПа
Предел текучести (σ0,2) – не менее 530 МПа
Относительное удлинение (δ) – не менее 5 %
- толщиной св. 60 до 80 мм:
Временное сопротивление (σВ) – не менее 540 МПа
Предел текучести (σ0,2) – не менее 510 МПа
Относительное удлинение (δ) – не менее 4 %
- направление вырезки образцов - поперечное (П):
- толщиной св. 25 до 40 мм:
Временное сопротивление (σВ) – не менее 540 МПа
Предел текучести (σ0,2) – не менее 510 МПа
Относительное удлинение (δ) – не менее 6 %
- толщиной св. 40 до 60 мм:
Временное сопротивление (σВ) – не менее 540 МПа
Предел текучести (σ0,2) – не менее 500 МПа
Относительное удлинение (δ) – не менее 5 %
- толщиной св. 60 до 80 мм:
Временное сопротивление (σВ) – не менее 530 МПа
Предел текучести (σ0,2) – не менее 490 МПа
Относительное удлинение (δ) – не менее 4 %
― по паспорту на материал (средние значения):
Модуль упругости при растяжении (Е) – 78 ГПа
Плотность (d) – 2,67 г/см³
Малоцикловая усталость МЦУ (Nср) (при Kt=2,6; f=5 Гц; σmax=157 МПа, направление вырезки образцов - Д) – 252 кцикл
Склонность к коррозии под напряжением при постоянной осевой растягивающей нагрузке (σкр) – не менее 200 МПа (направление вырезки образцов - высотное (В))
Склонность к расслаивающей коррозии (РСК) – 3 балл
― по ТУ 1-804-488-2010:
- направление вырезки образцов - долевое (Д):
- толщиной св. 25 до 40 мм:
Временное сопротивление (σВ) – не менее 570 МПа
Предел текучести (σ0,2) – не менее 540 МПа
Относительное удлинение (δ) – не менее 6 %
- толщиной св. 40 до 60 мм:
Временное сопротивление (σВ) – не менее 560 МПа
Предел текучести (σ0,2) – не менее 530 МПа
Относительное удлинение (δ) – не менее 5 %
- толщиной св. 60 до 80 мм:
Временное сопротивление (σВ) – не менее 540 МПа
Предел текучести (σ0,2) – не менее 510 МПа
Относительное удлинение (δ) – не менее 4 %
- направление вырезки образцов - поперечное (П):
- толщиной св. 25 до 40 мм:
Временное сопротивление (σВ) – не менее 540 МПа
Предел текучести (σ0,2) – не менее 510 МПа
Относительное удлинение (δ) – не менее 6 %
- толщиной св. 40 до 60 мм:
Временное сопротивление (σВ) – не менее 540 МПа
Предел текучести (σ0,2) – не менее 500 МПа
Относительное удлинение (δ) – не менее 5 %
- толщиной св. 60 до 80 мм:
Временное сопротивление (σВ) – не менее 530 МПа
Предел текучести (σ0,2) – не менее 490 МПа
Относительное удлинение (δ) – не менее 4 %
― по паспорту на материал (средние значения):
Модуль упругости при растяжении (Е) – 78 ГПа
Плотность (d) – 2,67 г/см³
Малоцикловая усталость МЦУ (Nср) (при Kt=2,6; f=5 Гц; σmax=157 МПа, направление вырезки образцов - Д) – 252 кцикл
Склонность к коррозии под напряжением при постоянной осевой растягивающей нагрузке (σкр) – не менее 200 МПа (направление вырезки образцов - высотное (В))
Склонность к расслаивающей коррозии (РСК) – 3 балл
| Вид документа: | Обозначение: | Наименование: | Ноу хау: | |
|---|---|---|---|---|
| Технические условия (ТУ) | ТУ 1-804-488-2010 | Плиты из алюминиевого сплава марки В-1469 | ||
| Технические условия (ТУ) | Изменение № 3 (ИИ 233-13) к ТУ 1-804-488-210 | Изменение № 3 (ИИ 233-13) к ТУ 1-804-488-210 | ||
| Технические условия (ТУ) | Изменение № 2 (ИИ 58-11) к ТУ 1-804-488-210 | Изменение № 2 (ИИ 58-11) к ТУ 1-804-488-210 | ||
| Технические условия (ТУ) | Изменение № 1 (ИИ 8-11) к ТУ 1-804-488-210 | Изменение № 1 (ИИ 8-11) к ТУ 1-804-488-210 |
