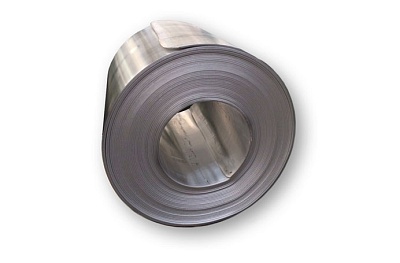

Листы из алюминиевого сплава марки В-1469Область применения: Обшивка, стрингерный набор, детали внутреннего набора изделий авиационно-космической техникиРазработчик(и): НИЦ "Курчатовский институт" - ВИАМ Изготовитель(и): ОАО "КУМЗ" |
Основная
Технические
характеристикиНормативная
документация
Основная информация о товаре
Сплав марки В-1469 – высокопрочный свариваемый алюминий-литиевый сплав повышенной жесткости, пониженной плотности.Листы из сплава марки В-1469 в закаленном и искусственно состаренном состоянии (Т1) имеют повышенные характеристики удельной прочности, жесткости, усталостной долговечности и коррозионной стойкости по сравнению с аналогичными полуфабрикатами из серийных алюминиевых сплавов В95очТ2 и В95пчТ2.
Свойства листов толщиной от 0,8 до 3,0 мм с повышенной прочностью из сплава марки В-1469 в закаленном и искусственно состаренном состоянии (Т1):
― по ТУ 1-804-439-2007
- направление вырезки образцов - долевое (Д):
Временное сопротивление (σВ) – не менее 580 МПа
Предел текучести (σ0,2) – не менее 540 МПа
Относительное удлинение (δ) – не менее 8 %
- направление вырезки образцов - поперечное (П):
Временное сопротивление (σВ) – не менее 550 МПа
Предел текучести (σ0,2) – не менее 520 МПа
Относительное удлинение (δ) – не менее 7 %
― по паспорту на материал (средние значения):
Модуль упругости при растяжении (Е) – 78 ГПа
Плотность (d) – 2,67 г/см³
Малоцикловая усталость МЦУ (Nср) (при Kt=2,6; f=40 Гц; σmax=157 МПа, направление вырезки образцов - Д) – 231 кцикл
Склонность к коррозии под напряжением при постоянной осевой растягивающей нагрузке (σкр) – 400 МПа (направление вырезки образцов - П)
Склонность к расслаивающей коррозии (РСК) – 3 балл
Свойства листов толщиной от 1,0 до 3,0 мм с повышенной трещиностойкостью из сплава марки В-1469 в закаленном и искусственно состаренном состоянии (Т1):
- по ТУ 1-804-518-2012 (направление вырезки образцов - П):
Временное сопротивление (σВ) – не менее 500 МПа
Предел текучести (σ0,2) – не менее 460 МПа
Относительное удлинение (δ) – не менее 8 %
- по паспорту на материал (средние значения):
Малоцикловая усталость МЦУ (Nср) (при Kt=2,6; f=40 Гц; σmax=157 МПа, направление вырезки образцов - Д) – 286 кцикл
Скорость развития трещины усталости (dl/dN) (при ΔК=31,0 МПа√м, направление вырезки образцов - долевое с направлением трещины поперечным (ДП)) – 2,33 мм/кцикл
Критический коэффициент интенсивности напряжений в условиях плоской деформации (при В=750 мм, направление вырезки образцов - ДП) – 121 МПа√м
Склонность к коррозии под напряжением при постоянной осевой растягивающей нагрузке (σкр) – 380 МПа (направление вырезки образцов - П)
Склонность к расслаивающей коррозии (РСК) – 3 балл
― по ТУ 1-804-439-2007
- направление вырезки образцов - долевое (Д):
Временное сопротивление (σВ) – не менее 580 МПа
Предел текучести (σ0,2) – не менее 540 МПа
Относительное удлинение (δ) – не менее 8 %
- направление вырезки образцов - поперечное (П):
Временное сопротивление (σВ) – не менее 550 МПа
Предел текучести (σ0,2) – не менее 520 МПа
Относительное удлинение (δ) – не менее 7 %
― по паспорту на материал (средние значения):
Модуль упругости при растяжении (Е) – 78 ГПа
Плотность (d) – 2,67 г/см³
Малоцикловая усталость МЦУ (Nср) (при Kt=2,6; f=40 Гц; σmax=157 МПа, направление вырезки образцов - Д) – 231 кцикл
Склонность к коррозии под напряжением при постоянной осевой растягивающей нагрузке (σкр) – 400 МПа (направление вырезки образцов - П)
Склонность к расслаивающей коррозии (РСК) – 3 балл
Свойства листов толщиной от 1,0 до 3,0 мм с повышенной трещиностойкостью из сплава марки В-1469 в закаленном и искусственно состаренном состоянии (Т1):
- по ТУ 1-804-518-2012 (направление вырезки образцов - П):
Временное сопротивление (σВ) – не менее 500 МПа
Предел текучести (σ0,2) – не менее 460 МПа
Относительное удлинение (δ) – не менее 8 %
- по паспорту на материал (средние значения):
Малоцикловая усталость МЦУ (Nср) (при Kt=2,6; f=40 Гц; σmax=157 МПа, направление вырезки образцов - Д) – 286 кцикл
Скорость развития трещины усталости (dl/dN) (при ΔК=31,0 МПа√м, направление вырезки образцов - долевое с направлением трещины поперечным (ДП)) – 2,33 мм/кцикл
Критический коэффициент интенсивности напряжений в условиях плоской деформации (при В=750 мм, направление вырезки образцов - ДП) – 121 МПа√м
Склонность к коррозии под напряжением при постоянной осевой растягивающей нагрузке (σкр) – 380 МПа (направление вырезки образцов - П)
Склонность к расслаивающей коррозии (РСК) – 3 балл
| Вид документа: | Обозначение: | Наименование: | Ноу хау: | |
|---|---|---|---|---|
| Технические условия (ТУ) | ТУ 1-804-439-2007 | Листы из алюминиевого сплава марки В-1469 толщиной от 0,8 до 3,0 мм | ||
| Технические условия (ТУ) | Изменение № 1 (ИИ 319-08) к ТУ 1-804-439-2007 | Изменение № 1 (ИИ 319-08) к ТУ 1-804-439-2007 | ||
| Технические условия (ТУ) | Изменение № 2 (ИИ 135-09) к ТУ 1-804-439-2007 | Изменение № 2 (ИИ 135-09) к ТУ 1-804-439-2007 | ||
| Технические условия (ТУ) | Изменение № 3 (ИИ 93-10) к ТУ 1-804-439-2007 | Изменение № 3 (ИИ 93-10) к ТУ 1-804-439-2007 | ||
| Технические условия (ТУ) | Изменение № 4 (ИИ 315-10) к ТУ 1-804-439-2007 | Изменение № 4 (ИИ 315-10) к ТУ 1-804-439-2007 | ||
| Технические условия (ТУ) | Изменение № 5 (ИИ 4-11) к ТУ 1-804-439-2007 | Изменение № 5 (ИИ 4-11) к ТУ 1-804-439-2007 | ||
| Технические условия (ТУ) | Изменение № 6 (ИИ 56-11) к ТУ 1-804-439-2007 | Изменение № 6 (ИИ 56-11) к ТУ 1-804-439-2007 | ||
| Технические условия (ТУ) | ТУ 1-804-518-2012 | Листы из алюминиевого сплава марки В-1469 | ||
| Технические условия (ТУ) | Изменение № 2 (ИИ 192-14) к ТУ 1-804-518-2012 | Изменение № 2 (ИИ 192-14) к ТУ 1-804-518-2012 | ||
| Технические условия (ТУ) | Изменение № 1 (ИИ 282-13) к ТУ 1-804-518-2012 | Изменение № 1 (ИИ 282-13) к ТУ 1-804-518-2012 |
