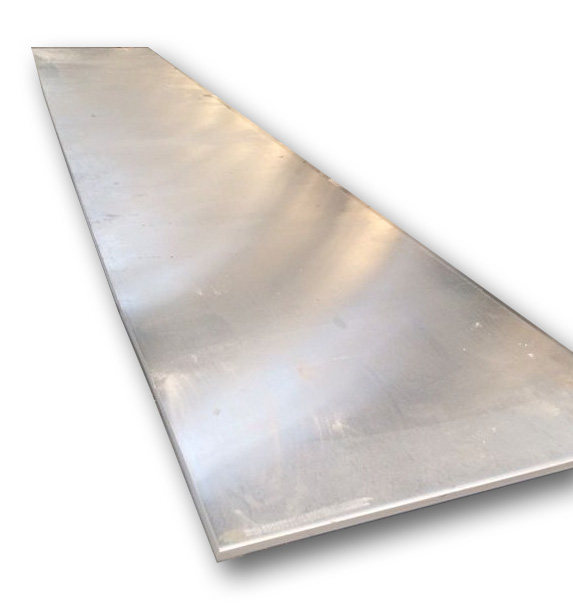

Плиты из алюминиевого сплава марки В-1461Область применения: Силовой набор планера изделий авиационной техникиРазработчик(и): НИЦ "Курчатовский институт" - ВИАМ Изготовитель(и): ОАО "КУМЗ" |
Основная
Технические
характеристикиНормативная
документация
Основная информация о товаре
Сплав В-1461 - высокопрочный коррозионностойкий свариваемый сплав пониженной плотности (2,63 г/см3) с повышенными характеристиками вязкости разрушения.Плиты из алюминиевого сплава марки В-1461 в искусственно состаренном состоянии (Т1) по сравнению со сплавом В95очТ2 имеют преимущество по плотности, модулю упругости, прочностным и усталостным характеристикам и характеристикам жаропрочности
Механические свойства плит из сплава В1461Т1:
- По ТУ 1-804-486-2010 ( направление вырезки образцов - долевое (Д)):
толщиной 11 - 40 мм
Временное сопротивление (σв) - не менее 540 МПа
Предел текучести (σ0,2) - не менее 490 МПа
Относительное удлинение (δ) - не менее 6%
толщиной 41 - 60 мм
Временное сопротивление (σв) - не менее 520 МПа
Предел текучести (σ0,2) - не менее 470 МПа
Относительное удлинение (δ) - не менее 6%
толщиной 61 - 80 мм
Временное сопротивление (σв) - не менее 500 МПа
Предел текучести (σ0,2) - не менее 440 МПа
Относительное удлинение (δ) - не менее 5%
- по паспорту на материал (средние значения) (плиты толщиной 40 - 80 мм):
Малоцикловая усталость при осевой нагрузке МЦУ (Nср) (при Kt=2,6; f=5 Гц; σmax=157 МПа, направление Д) – 190-204 кцикл
Критический условный коэффициент интенсивности напряжений в условиях плоской деформации (К1С, направление вырезки образца - продольное с направлением трещины поперечным (ДП)) – 42 МПа√м
Скорость развития трещины усталости (dl/dN) (при ΔК=31 МПа√м, направление ДП) – 1,79 мм/кцикл
Склонность к межкристаллитной коррозии – отсутствует
Склонность к расслаивающей коррозии – 3 балл
- По ТУ 1-804-486-2010 ( направление вырезки образцов - долевое (Д)):
толщиной 11 - 40 мм
Временное сопротивление (σв) - не менее 540 МПа
Предел текучести (σ0,2) - не менее 490 МПа
Относительное удлинение (δ) - не менее 6%
толщиной 41 - 60 мм
Временное сопротивление (σв) - не менее 520 МПа
Предел текучести (σ0,2) - не менее 470 МПа
Относительное удлинение (δ) - не менее 6%
толщиной 61 - 80 мм
Временное сопротивление (σв) - не менее 500 МПа
Предел текучести (σ0,2) - не менее 440 МПа
Относительное удлинение (δ) - не менее 5%
- по паспорту на материал (средние значения) (плиты толщиной 40 - 80 мм):
Малоцикловая усталость при осевой нагрузке МЦУ (Nср) (при Kt=2,6; f=5 Гц; σmax=157 МПа, направление Д) – 190-204 кцикл
Критический условный коэффициент интенсивности напряжений в условиях плоской деформации (К1С, направление вырезки образца - продольное с направлением трещины поперечным (ДП)) – 42 МПа√м
Скорость развития трещины усталости (dl/dN) (при ΔК=31 МПа√м, направление ДП) – 1,79 мм/кцикл
Склонность к межкристаллитной коррозии – отсутствует
Склонность к расслаивающей коррозии – 3 балл
| Вид документа: | Обозначение: | Наименование: | Ноу хау: | |
|---|---|---|---|---|
| Технические условия (ТУ) | ТУ 1-804-486-2010 | Плиты из алюминиевого сплава марки В-1461 толщиной от 11 до 85мм | ||
| Технические условия (ТУ) | Изменение № 1 (ИИ 286-12) к ТУ 1-804-486-2010 | Изменение № 1 (ИИ 286-12) к ТУ 1-804-486-2010 | ||
| Технические условия (ТУ) | Изменение № 2 (ИИ 159-13) к ТУ 1-804-486-2010 | Изменение № 2 (ИИ 159-13) к ТУ 1-804-486-2010 | ||
| Технические условия (ТУ) | Изменение № 3 (ИИ 220-13) к ТУ 1-804-486-2010 | Изменение № 3 (ИИ 220-13) к ТУ 1-804-486-2010 | ||
| Технические условия (ТУ) | Изменение № 4 (ИИ 87-14) к ТУ 1-804-486-2010 | Изменение № 4 (ИИ 87-14) к ТУ 1-804-486-2010 |
