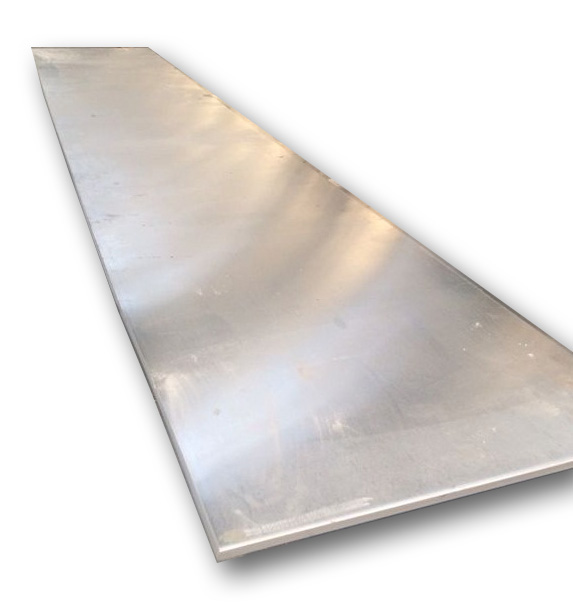

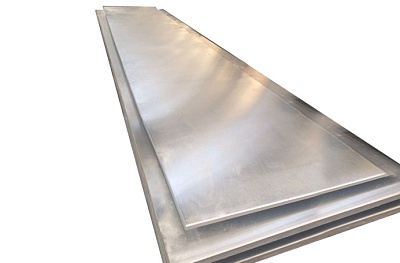

Плиты из алюминиевого сплава марки 1370 (АД37)Область применения: Силовые элементы планера изделий авиационной техникиРазработчик(и): НИЦ "Курчатовский институт" - ВИАМ Изготовитель(и): ОАО "КУМЗ" |
Основная
Технические
характеристикиНормативная
документация
Основная информация о товаре
Сплав марки 1370 (АД37) - среднепрочный высокотехнологичный сплав, обладает повышенными характеристиками жаропрочности при температурах до 150 °С.Значения статической прочности и основных ресурсных характеристик плит из сплава марки 1370 в закаленном и искусственно состаренном состоянии (Т1) находятся на уровне значений соответствующих свойств аналогичных плит из сплавов 1163Т и Ак4-1Т1. При этом плиты из сплава 1370Т1 превосходят плиты из сплавов 1163Т и Ак4-1Т1 по коррозионной стойкости.
Сплав не склонен к межкристаллитной коррозии (МКК) и коррозионному растрескиванию (КР).
Механические свойства плит из сплава марки 1370 (АД37) в закаленном и искусственно состаренном состоянии (Т1) толщиной от 11,0 до 45,0 мм:
- по ТУ 1-804-434-2006 (направление вырезки образцов - поперечное (П)):
Временное сопротивление (σв) - не менее 400 МПа
Предел текучести (σ0,2) - не менее 360 МПа
Относительное удлинение (δ) - не менее 8 %
- по паспорту на материал (средние значения):
Малоцикловая усталость при осевой нагрузке МЦУ (Nср) (при Kt=2,6; f=5 Гц; σmax=157 МПа, направление вырезки образцов - долевое (Д)) - 168 кцикл
Критический условный коэффициент интенсивности напряжений в условиях плоского напряженного состояния (при В=140 мм, направление вырезки образцов - продольное с направлением трещины поперечным (ДП)) - 64,2 МПа√м
Скорость развития трещины усталости (dl/dN) (при ΔК=31 МПа√м, направление вырезки образцов - ДП) - 4,4 мм/кцикл
Предел длительной прочности за 100 ч испытаний при температуре 150 °С (направление вырезки образцов - Д) - 325 МПа
Механические свойства плит с НТМО из сплава марки 1370 в закаленном и искусственно состаренном состоянии (Т1) толщиной от 11,0 до 45,0 мм:
- по ТУ 1-804-490-2010 (направление вырезки образцов - поперечное (П)):
Временное сопротивление (σв) - не менее 420 МПа
Предел текучести (σ0,2) - не менее 390 МПа
Относительное удлинение (δ) - не менее 5 %
- по ТУ 1-804-434-2006 (направление вырезки образцов - поперечное (П)):
Временное сопротивление (σв) - не менее 400 МПа
Предел текучести (σ0,2) - не менее 360 МПа
Относительное удлинение (δ) - не менее 8 %
- по паспорту на материал (средние значения):
Малоцикловая усталость при осевой нагрузке МЦУ (Nср) (при Kt=2,6; f=5 Гц; σmax=157 МПа, направление вырезки образцов - долевое (Д)) - 168 кцикл
Критический условный коэффициент интенсивности напряжений в условиях плоского напряженного состояния (при В=140 мм, направление вырезки образцов - продольное с направлением трещины поперечным (ДП)) - 64,2 МПа√м
Скорость развития трещины усталости (dl/dN) (при ΔК=31 МПа√м, направление вырезки образцов - ДП) - 4,4 мм/кцикл
Предел длительной прочности за 100 ч испытаний при температуре 150 °С (направление вырезки образцов - Д) - 325 МПа
Механические свойства плит с НТМО из сплава марки 1370 в закаленном и искусственно состаренном состоянии (Т1) толщиной от 11,0 до 45,0 мм:
- по ТУ 1-804-490-2010 (направление вырезки образцов - поперечное (П)):
Временное сопротивление (σв) - не менее 420 МПа
Предел текучести (σ0,2) - не менее 390 МПа
Относительное удлинение (δ) - не менее 5 %
| Вид документа: | Обозначение: | Наименование: | Ноу хау: | |
|---|---|---|---|---|
| Технические условия (ТУ) | ТУ 1-804-434-2006 | Плиты из алюминиевого сплава марки 1370 (АД37) | ||
| Технические условия (ТУ) | Изменение № 1 (ИИ 211-07) к ТУ 1-804-434-2006 | Изменение № 1 (ИИ 211-07) к ТУ 1-804-434-2006 | ||
| Технические условия (ТУ) | Изменение № 2 (ИИ 137-08) к ТУ 1-804-434-2006 | Изменение № 2 (ИИ 137-08) к ТУ 1-804-434-2006 | ||
| Технические условия (ТУ) | Изменение № 3 (ИИ 296-10) к ТУ 1-804-434-2006 | Изменение № 3 (ИИ 296-10) к ТУ 1-804-434-2006 | ||
| Технические условия (ТУ) | Изменение № 4 (ИИ 274-11) к ТУ 1-804-434-2006 | Изменение № 4 (ИИ 274-11) к ТУ 1-804-434-2006 | ||
| Технические условия (ТУ) | Изменение № 5 (ИИ 179-14) к ТУ 1-804-434-2006 | Изменение № 5 (ИИ 179-14) к ТУ 1-804-434-2006 | ||
| Технические условия (ТУ) | ТУ 1-804-490-2002 | Плиты с НТМО из алюминиевого сплава марки 1370 (АД37) | ||
| Технические условия (ТУ) | Изменение № 2 (ИИ 201-14) к ТУ 1-804-490-2002 | Изменение № 2 (ИИ 201-14) к ТУ 1-804-490-2002 | ||
| Технические условия (ТУ) | Изменение № 1 (ИИ 291-13) к ТУ 1-804-490-2002 | Изменение № 1 (ИИ 291-13) к ТУ 1-804-490-2002 |
