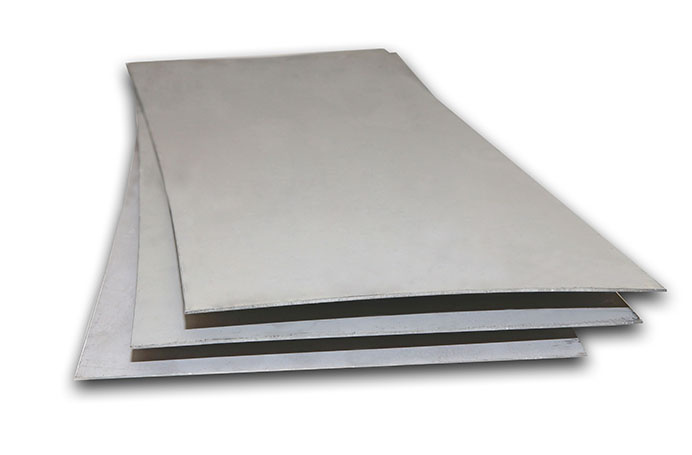

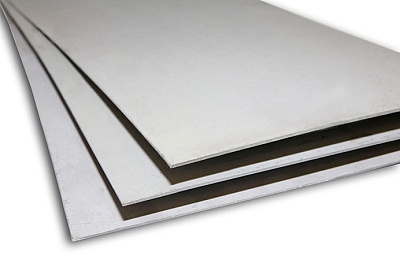

Листы из алюминиевого сплава марки 1370 (АД37)Область применения: Обшивка изделий авиационной техникиРазработчик(и): НИЦ "Курчатовский институт" - ВИАМ Изготовитель(и): ОАО "КУМЗ" |
Основная
Технические
характеристикиНормативная
документация
Основная информация о товаре
Сплав марки 1370 (АД37) - среднепрочный высокотехнологичный сплав, обладает повышенными характеристиками жаропрочности при температурах до 150 °С.Значения статической прочности и основных ресурсных характеристик листов из сплава марки 1370 в закаленном и искусственно состаренном состоянии (Т1) находятся на уровне значений соответствующих свойств аналогичных листов из сплавов Д16АТ и 1163АТ. При этом плиты из сплава 1370Т1 превосходят плиты из сплавов Д16АТ и 1163АТ по коррозионной стойкости.
Сплав не склонен к межкристаллитной коррозии (МКК) и коррозионному растрескиванию (КР).
Механические свойства листов из сплава марки 1370 (АД37) в закаленном и искусственно состаренном состоянии (Т1):
― По ТУ 1-804-398-2002 (направление вырезки образцов - поперечное (П):
- толщиной от 0,5 до 1,0 мм:
Временное сопротивление (σв) - не менее 370 МПа
Предел текучести (σ0,2) - не менее 330 МПа
Относительное удлинение (δ) - не менее 8 %
- толщиной от 1,1 до 6,0 мм:
Временное сопротивление (σв) - не менее 400 МПа
Предел текучести (σ0,2) - не менее 360 МПа
Относительное удлинение (δ) - не менее 8 %
― По паспорту на материал (средние значения):
Малоцикловая усталость при осевой нагрузке МЦУ (Nср) (при Kt=2,6; f=5 Гц; σmax=157 МПа, направление вырезки образцов - долевое (Д)) - 150 кцикл
Предел длительной прочности за 100 ч испытаний при температуре 150 °С (направление вырезки образцов - Д) - 210 МПа
Критический условный коэффициент интенсивности напряжений в условиях плоского напряженного состояния (при В=400 мм, направление вырезки образцов - продольное с направлением трещины поперечным (ДП), состояние образцов - закаленное и искуственно состаренное (Т11)) - 101 МПа√м
Скорость развития трещины усталости (dl/dN) (при ΔК=31 МПа√м, направление вырезки образцов - ДП, состояние образцов - закаленное и искуственно состаренное (Т11)) - 4,2 мм/кцикл
― По ТУ 1-804-398-2002 (направление вырезки образцов - поперечное (П):
- толщиной от 0,5 до 1,0 мм:
Временное сопротивление (σв) - не менее 370 МПа
Предел текучести (σ0,2) - не менее 330 МПа
Относительное удлинение (δ) - не менее 8 %
- толщиной от 1,1 до 6,0 мм:
Временное сопротивление (σв) - не менее 400 МПа
Предел текучести (σ0,2) - не менее 360 МПа
Относительное удлинение (δ) - не менее 8 %
― По паспорту на материал (средние значения):
Малоцикловая усталость при осевой нагрузке МЦУ (Nср) (при Kt=2,6; f=5 Гц; σmax=157 МПа, направление вырезки образцов - долевое (Д)) - 150 кцикл
Предел длительной прочности за 100 ч испытаний при температуре 150 °С (направление вырезки образцов - Д) - 210 МПа
Критический условный коэффициент интенсивности напряжений в условиях плоского напряженного состояния (при В=400 мм, направление вырезки образцов - продольное с направлением трещины поперечным (ДП), состояние образцов - закаленное и искуственно состаренное (Т11)) - 101 МПа√м
Скорость развития трещины усталости (dl/dN) (при ΔК=31 МПа√м, направление вырезки образцов - ДП, состояние образцов - закаленное и искуственно состаренное (Т11)) - 4,2 мм/кцикл
| Вид документа: | Обозначение: | Наименование: | Ноу хау: | |
|---|---|---|---|---|
| Технические условия (ТУ) | ТУ 1-804-398-2002 | Листы из алюминиевого сплава марки 1370 (АД37) | ||
| Технические условия (ТУ) | Изменение № 1 (ИИ 161-05) к ТУ 1-804-398-2002 | Изменение № 1 (ИИ 161-05) к ТУ 1-804-398-2002 | ||
| Технические условия (ТУ) | Изменение № 2 (ИИ 138-08) к ТУ 1-804-398-2002 | Изменение № 2 (ИИ 138-08) к ТУ 1-804-398-2002 | ||
| Технические условия (ТУ) | Изменение № 3 (ИИ 207-10) к ТУ 1-804-398-2002 | Изменение № 3 (ИИ 207-10) к ТУ 1-804-398-2002 | ||
| Технические условия (ТУ) | Изменение № 4 (ИИ 3-11) к ТУ 1-804-398-2002 | Изменение № 4 (ИИ 3-11) к ТУ 1-804-398-2002 | ||
| Технические условия (ТУ) | Изменение № 5 (ИИ 131-11) к ТУ 1-804-398-2002 | Изменение № 5 (ИИ 131-11) к ТУ 1-804-398-2002 | ||
| Технические условия (ТУ) | Изменение № 6 (ИИ 211-11) к ТУ 1-804-398-2002 | Изменение № 6 (ИИ 211-11) к ТУ 1-804-398-2002 | ||
| Технические условия (ТУ) | Изменение № 7 (ИИ 366-11) к ТУ 1-804-398-2002 | Изменение № 7 (ИИ 366-11) к ТУ 1-804-398-2002 | ||
| Технические условия (ТУ) | Изменение № 8 (ИИ 311-12) к ТУ 1-804-398-2002 | Изменение № 8 (ИИ 311-12) к ТУ 1-804-398-2002 | ||
| Технические условия (ТУ) | ТУ 1-804-495-2010 | Листы из алюминиевого сплава марки 1370 (АД37) с односторонней плакировкой) | ||
| Технические условия (ТУ) | Изменение № 1 (ИИ 286-11) к ТУ 1-804-495-2010 | Изменение № 1 (ИИ 286-11) к ТУ 1-804-495-2010 | ||
| Технические условия (ТУ) | Изменение № 2 (ИИ 309-12) к ТУ 1-804-495-2010 | Изменение № 2 (ИИ 309-12) к ТУ 1-804-495-2010 |
