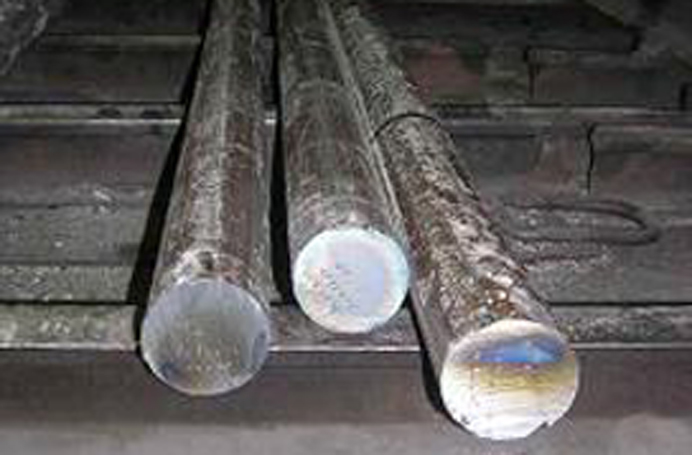

Прутки горячекатаные и прутки прессизделия из сплава марки ХН68ВМТЮК-ВД (ЭП693-ВД)Область применения: Для силовых сварных конструкций, длительно работающих при температурах от 700 °С до-950 °С |
Основная
Технические
характеристикиНормативная
документацияДополнительная
информация
Основная информация о товаре
Высокопрочный свариваемый никелевый сплав
Механические свойства горячекатаных прутков диаметром от 10 до 55 мм по ТУ 14-1-3759-84:
(ТО по режиму 1)
- при температуре испытаний 20 °С:
Временное сопротивление (σв) – не менее 930* МПа;
Предел текучести (σ0,2) - не менее 520* МПа;
Относительное удлинение (δ) - не менее 32* %;
Относительное сужение (ψ) - не менее 37* %;
- при температуре испытаний 900 °С:
Временное сопротивление (σв) – не менее 310* МПа;
Относительное удлинение (δ) - не менее 30* %;
Относительное сужение (ψ) - не менее 45* %;
Предел длительной прочности при температуре испытаний 900°C, на базе не менее 50 ч – 98* МПа.
(ТО по режиму 2)
- при температуре испытаний 20 °С:
Временное сопротивление (σв) – не менее 1030* МПа;
Предел текучести (σ0,2) - не менее 665* МПа;
Относительное удлинение (δ) - не менее 25* %;
Относительное сужение (ψ) - не менее 30* %;
- при температуре испытаний 900 °С:
Временное сопротивление (σв) – не менее 340* МПа;
Относительное удлинение (δ) - не менее 28* %;
Относительное сужение (ψ) - не менее 43* %;
Предел длительной прочности при температуре испытаний 900°C, на базе не менее 50 ч – 98* МПа.
*Нормы механических свойств и длительной прочности прутков диаметром менее 13 мм факультативны
Механические свойства прутков-прессизделий диаметром от 100 до 180 мм по ТУ 14-1-3676-83:
- при температуре испытаний 20 °С:
Временное сопротивление (σв) – не менее 930 Мпа;
Предел текучести (σ0,2) - не менее 520 Мпа;
Относительное удлинение (δ) - не менее 32 %;
Относительное сужение (ψ) - не менее 37 %;
- при температуре испытаний 900 °С:
Временное сопротивление (σв) – не менее 310 Мпа;
Относительное удлинение (δ) - не менее 30 %;
Относительное сужение (ψ) - не менее 45 %;
Предел длительной прочности при температуре испытаний 900°C, на базе не менее 50 ч – 98 Мпа.
| Вид документа: | Обозначение: | Наименование: | Ноу хау: | |
|---|---|---|---|---|
| Технические условия (ТУ) | ТУ 14-1-3759-84 | Прутки из жаропрочного сплава марки ХН68ВМТЮК-ВД (ЭП693-ВД) | ||
| Технические условия (ТУ) | Изменение № 1 к ТУ 14-1-3759-84 | Изменение № 1 к ТУ 14-1-3759-84 | ||
| Технические условия (ТУ) | Изменение № 2 к ТУ 14-1-3759-84 | Изменение № 2 к ТУ 14-1-3759-84 | ||
| Технические условия (ТУ) | Изменение № 3 к ТУ 14-1-3759-84 | Изменение № 3 к ТУ 14-1-3759-84 | ||
| Технические условия (ТУ) | Изменение № 4 к ТУ 14-1-3759-84 | Изменение № 4 к ТУ 14-1-3759-84 | ||
| Технические условия (ТУ) | Изменение № 5 к ТУ 14-1-3759-84 | Изменение № 5 к ТУ 14-1-3759-84 | ||
| Технические условия (ТУ) | Изменение № 6 к ТУ 14-1-3759-84 | Изменение № 6 к ТУ 14-1-3759-84 | ||
| Технические условия (ТУ) | Изменение № 7 к ТУ 14-1-3759-84 | Изменение № 7 к ТУ 14-1-3759-84 | ||
| Технические условия (ТУ) | Изменение № 8 к ТУ 14-1-3759-84 | Изменение № 8 к ТУ 14-1-3759-84 | ||
| Технические условия (ТУ) | Изменение № 9 к ТУ 14-1-3759-84 | Изменение № 9 к ТУ 14-1-3759-84 | ||
| Технические условия (ТУ) | Изменение № 10 к ТУ 14-1-3759-84 | Изменение № 10 к ТУ 14-1-3759-84 | ||
| Технические условия (ТУ) | Изменение № 11 к ТУ 14-1-3759-84 | Изменение № 11 к ТУ 14-1-3759-84 | ||
| Технические условия (ТУ) | Изменение № 12 к ТУ 14-1-3759-84 | Изменение № 12 к ТУ 14-1-3759-84 | ||
| Технические условия (ТУ) | Изменение № 13 к ТУ 14-1-3759-84 | Изменение № 13 к ТУ 14-1-3759-84 | ||
| Технические условия (ТУ) | Изменение № 14 к ТУ 14-1-3759-84 | Изменение № 14 к ТУ 14-1-3759-84 | ||
| Технические условия (ТУ) | ТУ 14-1-3676-83 | Прутки-прессизделия из сплава марки ХН68ВМТЮК-ВД (ЭП693-ВД) | ||
| Технические условия (ТУ) | Изменение № 1 к ТУ 14-1-3676-83 | Изменение № 1 к ТУ 14-1-3676-83 | ||
| Технические условия (ТУ) | Изменение № 2 к ТУ 14-1-3676-83 | Изменение № 2 к ТУ 14-1-3676-83 | ||
| Технические условия (ТУ) | Изменение № 3 к ТУ 14-1-3676-83 | Изменение № 3 к ТУ 14-1-3676-83 | ||
| Технические условия (ТУ) | Изменение № 4 к ТУ 14-1-3676-83 | Изменение № 4 к ТУ 14-1-3676-83 | ||
| Технические условия (ТУ) | Изменение № 5 к ТУ 14-1-3676-83 | Изменение № 5 к ТУ 14-1-3676-83 | ||
| Технические условия (ТУ) | Изменение № 6 к ТУ 14-1-3676-83 | Изменение № 6 к ТУ 14-1-3676-83 | ||
| Технические условия (ТУ) | Изменение № 7 к ТУ 14-1-3676-83 | Изменение № 7 к ТУ 14-1-3676-83 |
Ломберг Б.С., Овсепян С.В., Латышев В.Б., Чабина Е.Б. Жаропрочные деформируемые сплавы для горячего тракта газотурбинных двигателей (ГТД) // Авиационные материалы: сб. науч. тр. / ФГУП «ВИАМ». – М., 2007. – С. 59-65.
