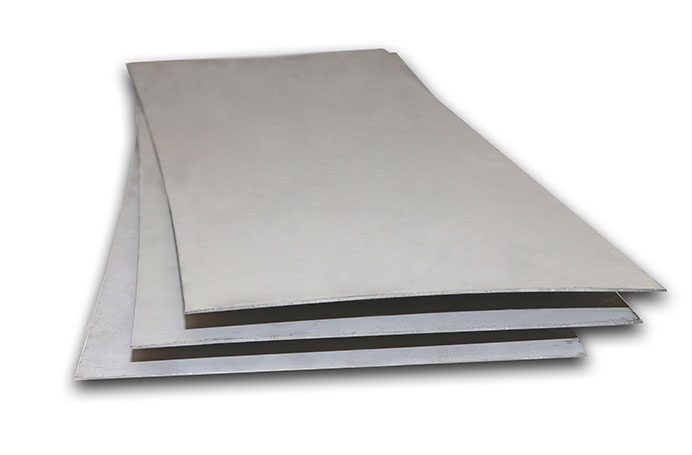

Листы холодно- и горячекатанные из сплава марки ХН56ВМТЮ (ВЖ101, ЭП199), ХН56ВМТЮ-ВД (ВЖ101-ВД, ЭП199-ВД)Область применения: Для силовых элементов конструкций, требующих высокой кратковременной и длительной прочности при температурах до 1000 °СРазработчик(и): НИЦ "Курчатовский институт" - ВИАМ |
Основная
Технические
характеристикиНормативная
документацияДополнительная
информация
Основная информация о товаре
Высокопрочный свариваемый никелевый сплав.
Механические свойства холоднокатаных листов , при температуре испытаний 20 °С и 900 °С по ТУ14-1-1131-74:
- толщиной от 0,8 до 3,0 мм:
Временное сопротивление (σв) – не более 1226 МПа;
Относительное удлинение (δ) - не менее 30 %;
Временное сопротивление (σв) при температуре испытаний 900°C – не менее 490 Мпа.
Относительное удлинение (δ) при температуре испытаний 900°C - не менее 6 %
Механические свойства горячекатаных листов при температуре испытаний 20 °С и 900 °С по ТУ14-1-1131-74:
- толщиной от 4,0 до 11,0 мм:
Временное сопротивление (σв) – не более 1270 Мпа;
Относительное удлинение (δ) - не менее 25 %;
Временное сопротивление (σв) при температуре испытаний 900°C – не менее 490 Мпа.
Относительное удлинение (δ) при температуре испытаний 900°C - не менее 5 %.
| Вид документа: | Обозначение: | Наименование: | Ноу хау: | |
|---|---|---|---|---|
| Технические условия (ТУ) | ТУ 14-1-1131-74 | Листы холоднокатанные из сплава марок ХН56ВМТЮ (ЭП199, ВЖ101), ХН56ВМТЮ-ВД (ЭП199-ВД, ВЖ101-ВД) | ||
| Технические условия (ТУ) | Изменение №1 к ТУ 14-1-1131-74 | Изменение №1 к ТУ 14-1-1131-74 | ||
| Технические условия (ТУ) | Изменение № 2 к ТУ 14-1-1131-74 | Изменение № 2 к ТУ 14-1-1131-74 | ||
| Технические условия (ТУ) | Изменение № 3 к ТУ 14-1-1131-74 | Изменение № 3 к ТУ 14-1-1131-74 | ||
| Технические условия (ТУ) | Изменение № 4 к ТУ 14-1-1131-74 | Изменение № 4 к ТУ 14-1-1131-74 | ||
| Технические условия (ТУ) | Изменение № 5 к ТУ 14-1-1131-74 | Изменение № 5 к ТУ 14-1-1131-74 | ||
| Технические условия (ТУ) | Изменение № 6 к ТУ 14-1-1131-74 | Изменение № 6 к ТУ 14-1-1131-74 | ||
| Технические условия (ТУ) | Изменение № 7 к ТУ 14-1-1131-74 | Изменение № 7 к ТУ 14-1-1131-74 | ||
| Технические условия (ТУ) | Изменение № 8 к ТУ 14-1-1131-74 | Изменение № 8 к ТУ 14-1-1131-74 | ||
| Технические условия (ТУ) | Изменение № 9 к ТУ 14-1-1131-74 | Изменение № 9 к ТУ 14-1-1131-74 | ||
| Технические условия (ТУ) | ТУ 14-1-2479-78 | Листы горячекатанные из сплава марки ХН56ВМТЮ-ВД (ЭП199-ВД), ХН56ВМТЮ (ЭП199) | ||
| Технические условия (ТУ) | Изменение № 1 к ТУ 14-1-2479-78 | Изменение № 1 к ТУ 14-1-2479-78 | ||
| Технические условия (ТУ) | Изменение № 2 к ТУ 14-1-2479-78 | Изменение № 2 к ТУ 14-1-2479-78 | ||
| Технические условия (ТУ) | Изменение № 3 к ТУ 14-1-2479-78 | Изменение № 3 к ТУ 14-1-2479-78 | ||
| Технические условия (ТУ) | Изменение № 4 к ТУ 14-1-2479-78 | Изменение № 4 к ТУ 14-1-2479-78 | ||
| Технические условия (ТУ) | Изменение № 5 к ТУ 14-1-2479-78 | Изменение № 5 к ТУ 14-1-2479-78 | ||
| Технические условия (ТУ) | Изменение № 6 к ТУ 14-1-2479-78 | Изменение № 6 к ТУ 14-1-2479-78 | ||
| Технические условия (ТУ) | Изменение № 7 к ТУ 14-1-2479-78 | Изменение № 7 к ТУ 14-1-2479-78 | ||
| Технические условия (ТУ) | Изменение № 8 к ТУ 14-1-2479-78 | Изменение № 8 к ТУ 14-1-2479-78 |
Ломберг Б.С., Овсепян С.В., Латышев В.Б., Чабина Е.Б. Жаропрочные деформируемые сплавы для горячего тракта газотурбинных двигателей (ГТД) // Авиационные материалы: сб. науч. тр. / ФГУП «ВИАМ». – М., 2007. – С. 59-65.
