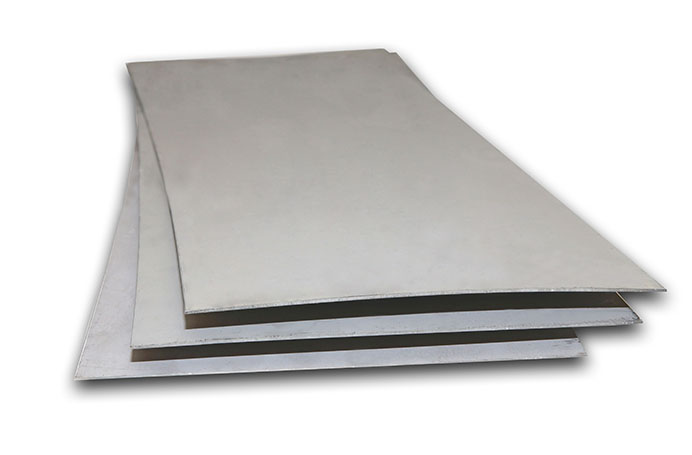

Листы холодно- и горячекатаные из сплава марки ХН45МВТЮБР (ЭП718, ВЖ105), ХН45МВТЮБР-ВД (ЭП718-ВД, ВЖ105-ВД), ХН45МВТЮБР-ИД (ЭП718-ИД, ВЖ105-ИД)Область применения: Для высоконагруженных элементов силовых конструкций и для деталей летательных аппаратов, работающих при температурах до 700 °С (кратковременно до 800 °С).Разработчик(и): НИЦ "Курчатовский институт" - ВИАМ |
Основная
Технические
характеристикиНормативная
документацияДополнительная
информация
Основная информация о товаре
Сплав высокопрочный свариваемый, на желозо-никелевой основе, дисперсионнотвердеющий с интерметаллидным упрочнением.
Механические свойства холоднокатаных листов , при температуре испытаний 20 °С и 700 °С по ТУ 14-1-1059-2004:
- толщиной от 0,8 до 3,0 мм :
Временное сопротивление (σв) – не менее 1080 Мпа;
Относительное удлинение (δ) - не менее 13 %;
Временное сопротивление (σв) при температуре испытаний 700°C – не менее 780 Мпа.
Относительное удлинение (δ) при температуре испытаний 700°C - не менее 7 %
Механические свойства горячекатаных листов при температуре испытаний 20 °С и 700 °С по ТУ 14-1-1837-76:
- толщиной от 3,0 до 3,9 мм:
Временное сопротивление (σв) – не менее 1080 Мпа;
Относительное удлинение (δ) - не менее 10 %;
Временное сопротивление (σв) при температуре испытаний 700°C – не менее 780 Мпа.
Относительное удлинение (δ) при температуре испытаний 700°C - не менее 7 %
Механические свойства горячекатаных листов при температуре испытаний 20 °С и 700 °С по ТУ 14-1-5095-92:
- толщиной от 3,0 до 11,0 мм:
Временное сопротивление (σв) – не менее 1080* Мпа;
Относительное удлинение (δ) - не менее 8* %;
Временное сопротивление (σв) при температуре испытаний 700°C – не менее 690* Мпа.
Относительное удлинение (δ) при температуре испытаний 700°C - не менее 7* %
* Свойства факультативны
| Вид документа: | Обозначение: | Наименование: | Ноу хау: | |
|---|---|---|---|---|
| Технические условия (ТУ) | ТУ 14-1-1837-76 | Листы горячекатаные из жаропрочного сплава марки ХН45МВТЮБР-ИД (ЭП718-ИД) | ||
| Технические условия (ТУ) | Изменение № 1 к ТУ 14-1-1837-76 | Изменение № 1 к ТУ 14-1-1837-76 | ||
| Технические условия (ТУ) | Изменение № 2 к ТУ 14-1-1837-76 | Изменение № 2 к ТУ 14-1-1837-76 | ||
| Технические условия (ТУ) | Изменение № 3 к ТУ 14-1-1837-76 | Изменение № 3 к ТУ 14-1-1837-76 | ||
| Технические условия (ТУ) | Изменение № 4 к ТУ 14-1-1837-76 | Изменение № 4 к ТУ 14-1-1837-76 | ||
| Технические условия (ТУ) | ТУ 14-1-5095-92 | Прокат толстолистовой горячекатаный из сплава ХН45МВТЮБР-ИД (ЭП718-ИД) | ||
| Технические условия (ТУ) | Изменение №1 к ТУ 14-1-5095-92 | Изменение №1 к ТУ 14-1-5095-92 | ||
| Технические условия (ТУ) | Изменение № 2 к ТУ 14-1-5095-92 | Изменение № 2 к ТУ 14-1-5095-92 | ||
| Технические условия (ТУ) | Изменение № 3 к ТУ 14-1-5095-92 | Изменение № 3 к ТУ 14-1-5095-92 | ||
| Технические условия (ТУ) | Изменение № 4 к ТУ 14-1-5095-92 | Изменение № 4 к ТУ 14-1-5095-92 | ||
| Технические условия (ТУ) | Изменение № 5 к ТУ 14-1-5095-92 | Изменение № 5 к ТУ 14-1-5095-92 | ||
| Технические условия (ТУ) | Изменение № 6 к ТУ 14-1-5095-92 | Изменение № 6 к ТУ 14-1-5095-92 | ||
| Технические условия (ТУ) | Изменение № 7 к ТУ 14-1-5095-92 | Изменение № 7 к ТУ 14-1-5095-92 | ||
| Технические условия (ТУ) | ТУ 14-1-1059-2004 | Прокат листовой холоднокатаный из сплава марки ХН45МРТЮБР-ВД (ЭП718-ИД), ХН45МРТЮБР-ИД (ЭП718-ИД) |
Ломберг Б.С., Овсепян С.В., Латышев В.Б., Чабина Е.Б. Жаропрочные деформируемые сплавы для горячего тракта газотурбинных двигателей (ГТД) // Авиационные материалы: сб. науч. тр. / ФГУП «ВИАМ». – М., 2007. – С. 59-65.
